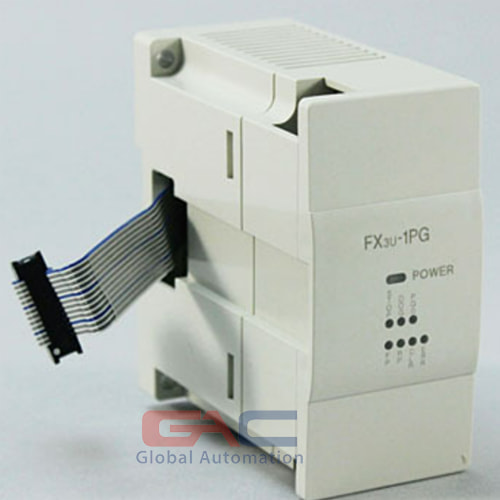

Thông Số Kỹ Thuật FX3U-1PG :

Nguồn cấp : 24VDC

Tốc độ phát xung tối đa 200kHz

Kiểu đầu ra xung : Open Collector Output

Hỗ trợ điều khiển kiểu xung-xung hoặc xung-hướng cho một trục

Chế độ điều khiển vị trí tương đối hoặc tuyệt đối

Hỗ trợ các đầu vào chức năng : nút dừng , giới hạn trên, giới hạn dưới, cảm biến Home,…

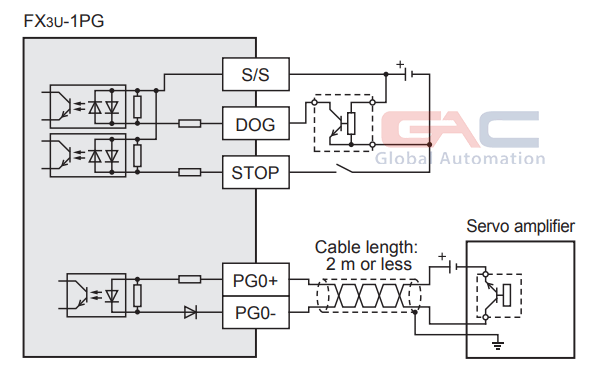

Sơ đồ nối dây đầu vào kiểu Sink :

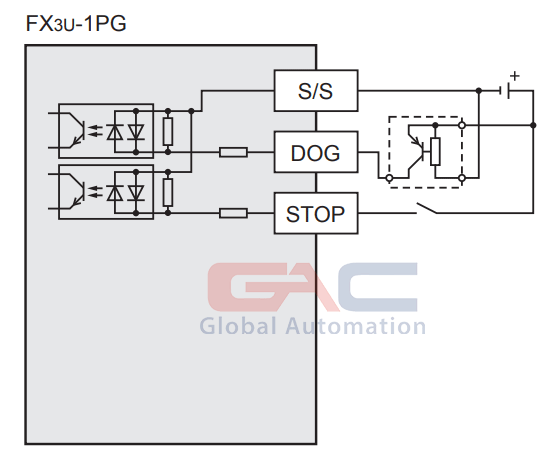

Sơ đồ nối dây đầu vào kiểu Source :

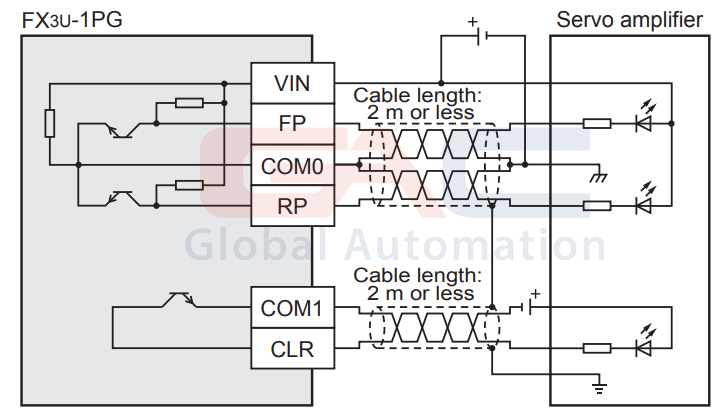

Sơ đồ nối đây đầu ra xung :

Tài liệu tham khảo :

• FX3U-1PG User’s Manual :
• FX3U Catalogue :
• FX3U Hardware Manual:
• FX3U Programming Manual:
• Software GX Developer V8.0:
• Software GX Developer V8.91:
• Software GX Simulator V7 :
• Software GX Work 2 + 3 Full:
