Bộ điều khiển Servo Minas A5 MADHT1507E
Liên hệ
Minas A5 MADHT1507E là dòng Servo Minas A5 hỗ trợ chạy chế độ vị trí
Nguồn cấp : 1 pha hoặc 3 pha 200 đến 240VAC
Dòng định mức : 7.5A
Dòng tối đa : 10A
Chế độ điều khiển : Vị trí
Tín hiệu điều khiển : Xung hoặc Analog
Hỗ trợ truyền thông RS232/RS485 hoặc USB-mini
Sản phẩm mua kèm
Đặc trưng kỹ thuật của Minas A5 MADHT1507E :
| Dòng tối đa | 10A | |
| Dòng định mức | 7.5A | |
| Nguồn cấp thiết bị | Mạch động lực | 1 hoặc 3 pha 200 đến 240VAC 50/60Hz |
| Mạch điều khiển | 1 pha 200 đến 240VAC 50/60Hz | |
| Phương pháp điều khiển | SinPWM dùng IGBT | |
| Độ phân giải Encoder | 17 bit encoder tuyệt đối | |
| 20 bit encoder tương đối | ||
| Điều khiển vị trí | Xung kiểu Photocouper
Xung kiểu Line Driver |
Điều khiển kiểu xung + hướng |
| Điều khiển kiểu xung + xung | ||
| Điều khiển kiểu 2 pha A và B | ||
| Tốc độ tối đa | 500kpps với xung kiểu Photocouper
4Mpps với xung kiểu Line Driver |
|
| Cổng truyền thông | Cổng USB-mini | Kết nối máy tính |
| Chân I/O | Đầu vào số (DI) | 10 DI |
| Đầu ra số (DO) | 6 DO | |
| Chân Analog | Đầu ra Analog (AO) | 2 AO |
| Chân xung | Đầu vào xung | 2 đầu vào xung |
| Đầu ra xung | 4 đầu ra xung | |
Hướng dẫn đọc mã Servo Panasonic Minas A5 :

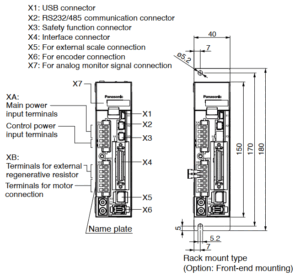

Bản vẽ phác thảo :
Tài liệu liên quan:
Servo Minas A5 Catalog :
Servo Minas A5 Operation Manual :
Phần mềm cấu hình cho Win 64 bit :
Phần mềm cấu hình cho Win 32 bit :
